标题: 什么是洁净室?洁净室原理作用有哪些? 点击:()   2010-9-30

洁净室简介



(一)洁净室(CleanRoom),亦称为无尘室或清净室。
     「洁净室」是指将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除,并将室内之温度、湿度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内,而所给予特别设计之房间。亦即是不论外在之空气条件如何变化,其室内均能俱有维持原先所设定要求之洁净度、温湿度及压力等性能之特性。
     洁净室最主要之作用在于控制产品所接触之大气的洁净度及温湿度,使产品能在一个良好之环境空间中生产、制造,此空间我们称之为「洁净室」。

(二)洁净室之等级

美国联邦标准( USA Federal Standard 209E 1992 年) PC/ft3
洁净度级别
粒 径 (um)
0.1
0.2
0.3
0.5
5.0
1
35
7.5
3
1
NA
10
350
75
30
10
NA
100
NA
750
300
100
NA
1000
NA
NA
NA
1000
7
10000
NA
NA
NA
10000
70
100000
NA
NA
NA
100000
700



中国药品生产洁净室(区)的空气洁净度标准
洁净度级别
尘埃最允许数 /平方米
微生物最大允许数
≥0.5um
≥5um
浮游菌个 /立方米
沉降菌个 /皿.30min
100
3500
0
5
1
10000
350000
2000
100
3
100000
3500000
20000
500
10
300000
10500000
61800
NA
15



洁净室及洁净区空气中悬浮粒子洁净度等级GB50073-2001
空气洁净度等级 (N)
大于或等于表中粒径的最大浓度限值 (pc/m3)
0.1μm
0.2μm
0.3μm
0.5μm
1μm
5μm
1
10
2




2
100
24
10
4


3
1000
237
102
35
8

4
10000
2370
1020
352
83

5
100000
23700
10200
3520
832
29
6
1000000
237000
102000
35200
8320
293
7



352000
83200
2930
8



3520000
832000
29300
9



35200000
8320000
293000

 (三)洁净室控管之项目

1. 能除去空气中飘游之微尘粒子。
2. 能防止微尘粒子之产生。
3. 温度和湿度之控制。
4. 压力之调节。
5. 有害气体之排除。
6. 结构物与隔间之气密性。
7. 静电之防制。
8. 电磁干扰预防。
9. 安全因素之考虑。
10. 节能之考量。

(四)洁净室之分类

1.乱流式(TurbulentFlow)
     空气由空调箱经风管与洁净室内之空气过滤器(HEPA)进入洁净室,并由洁净室两侧隔间墙板或高架地板回风。气流非直线型运动而呈不规则之乱流或涡流状态。此型式适用于洁净室等级1,000-100,000级。
     优点:构造简单、系统建造成本低,洁净室之扩充比较容易,在某些特殊用途场所,可并用无尘工作台,提高洁净室等级。
     缺点:乱流造成的微尘粒子于室内空间飘浮不易排出,易污染制程产品。另外若系统停止运转再激活,欲达需求之洁净度,往往须耗时相当长一段时间。
2.层流式(Laminar)
     层流式空气气流运动成一均匀之直线形,空气由覆盖率100%之过滤器进入室内,并由高架地板或两侧隔墙板回风,此型式适用于洁净室等级需求较高之环境使用,一般其洁净室等级为Class1~100。其型式可分为二种:
     (1)水平层流式:水平式空气自过滤器单方向吹出,由对边墙壁之回风系统回风,尘埃随风向排出室外,一般在下流侧污染较严重。
      优点:构造简单,运转后短时间内即可变成稳定。
      缺点:建造费用比乱流式高,室内空间不易扩充。
      (2)垂直层流式:房间天花板完全以ULPA过滤器覆盖,空气由上往下吹,可得较高之洁净度,在制程中或工作人员所产生的尘埃可快速排出室外而不会影响其它工作区域。
      优点:管理容易,运转开始短时间内即可达稳定状态,不易为作业状态或作业人员所影响。
     缺点:构造费用较高,弹性运用空间困难,天花板之吊架相当占空间,维修更换过滤器较麻烦。
3.复合式(MixedType)
     复合式为将乱流式及层流式予以复合或并用,可提供局部超洁净之空气。
      (1)洁净隧道(CleanTunnel):以HEPA或ULPA过滤器将制程区域或工作区域100%覆盖使洁净度等级提高至10级以上,可节省安装运转费用。此型式需将作业人员之工作区与产品和机器维修予以隔离,以避免机器维修时影响了工作及品质,ULSI制程大都采用此种型式。洁净隧道另有二项优点:A.弹性扩充容易;B.维修设备时可在维修区轻易执行。
      (2)洁净管道(CleanTube):将产品流程经过的自动生产线包围并净化处理,将洁净度等级提至100级以上。因产品和作业员及发尘环境相互隔离,少量之送风即可得到良好之洁净度,可节省能源,不需人工的自动化生产线为最适宜使用。药品、食品业界及半导体业界均适用。
      (3)并装局部洁净室(CleanSpot):将洁净室等级10,000~100,000之乱流洁净室内之产品制程区的洁净度等级提高为10~1000级以上,以为生产之用;洁净工作台、洁净工作棚、洁净风柜即属此类。
      洁净工作台:等级Class1~100级。
     洁净工作棚:为在乱流式之洁净室空间内以防静电之透明塑料布围成一小空间,采用独立之HEPA或ULPA及空调送风机组而成为一较高级之洁净空间,其等级为10~1000级,高度在2.5米左右,覆盖面积约10M2以下,四支支柱并加装活动轮,可为弹性运用。

(五)洁净室气流之流动

     洁净室的洁净度往往受到气流的影响,换言之,即人、机器隔间、建筑结构等所产生的尘埃之移动、扩散受到气流的支配。
     洁净室系利用HEPA、ULPA过滤空气,其尘埃的收集率达99.97~99.99995%之多,因此经过此过滤器过滤的空气可说十分干净。然而洁净室内除了人以外,尚有机器等之发尘源,这些发生的尘埃一旦扩散,即无法保持洁净空间,因此必须利用气流将发生的尘埃迅速排出室外。
     洁净室内的气流是左右洁净室性能的重要因素,一般洁净室的气流速度是选在0.25~0.5m/s之间,此气流速度属微风区域,易受人、机器等的动作而干扰趋于混乱、虽提高风速可抑制此一扰乱之影响而保持洁净度、但因风速的提高,将影响运转成本的增加,所以应在满足要求的洁净度水准之时,能以最适当的风速供应,以达到适当的风速供应以达到经济性效果。
     另一方面欲达到洁净室洁净度之稳定效果,均一气流之保持亦为一重要因素,均一气流若无法保持,表示风速有异,特别是在壁面,气流会延着壁面发生涡流作用,此时要实现高洁净度事实上很困难。
      垂直层流式方向要保持均一气流必须:(a)吹出面的风速不可有速度上的差异;(b)地板回风板吸入面之风速不可有速度上的差异。速度过低或过高(0.2m/s,0.7m/s)均有涡流之现象发生,而0.5m/s之速度,气流则较均一,目前一般洁净室,其风速均取在0.25~0.5m/s之间。
     影响洁净室的气流因素很多,如制程设备、人员、洁净室组装材、照明器具等,同时对于生产设备上方气流的分流点,亦应列入考虑因素。
     一般操作台或生产设备等表面的气流分流点,应设于洁净室空间与隔墙板间距2/3之处,如此可使作业人员工作时,气流可从制程区内部流向作业区,而将微尘带走;若分流点配置在制程区前方,将成为不当的气流分流,此时大部份的气流将流至制程区之后,作业员操作所引起的尘埃将被带到设备后面,工作台因而将受到污染,良率也势必降低。
     洁净室内的工作桌等障碍物,在相接处均会有涡流现象发生,相对地在其附近之洁净度将会较差,在工作桌面钻上回风孔,将使涡流现象减少最低;组装材料之选择是否恰当、设备怖局是否完善,亦为气流是否成为涡流现象之重要因素。

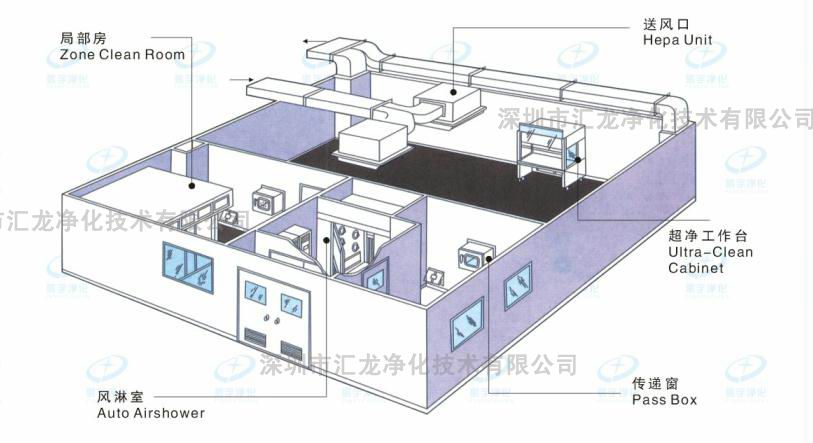

(六)洁净室之构成

     洁净室的构成是由下列各项系统所组成(在所组成的系统分子中是缺一不可的),否则将无法构成一完整且品质良好的洁净室:
      (1)天花板系统:包括吊杆(Ceiling rod)、纲梁(I-Beam或U-Beam)、天花板格子梁(Ceilinggrid或Ceilingframe)。
       (2)空调系统:包括空气舱、过滤器系统、风车等。
      (3)隔墙板(Partitional wall):包括窗户、门。
      (4)地板:包括高架地板或防静电舒美地板。
      (5)照明器具:包括日光灯、黄色灯管等。
      洁净室之建筑主体构造,一般采用双面板夹芯彩钢板制造,但无论是何种构造,必须满足如下之条件:A.不会因温度变化与振动而发生裂痕;B.不易产生微尘粒子,且很难附着粒子;C.吸湿性小;D.为了维持室内之湿度条件,热绝缘性要高。
